雙軸振動篩的分類

作者：紅星機器發布時間：2012-08-27 00:00:00

立即咨詢了解設備報價及服務，工廠直銷，享優惠折扣價！

雙軸振動篩采用兩根作同向或反向等速旋轉帶有偏心質量的激振軸激振來實現振動篩的振動運動。按振動篩的振動運動軌跡分，雙軸振動篩可分為雙軸直線振動篩、雙軸圓振動篩、雙軸橢圓振動篩、雙軸特殊軌跡振動篩。

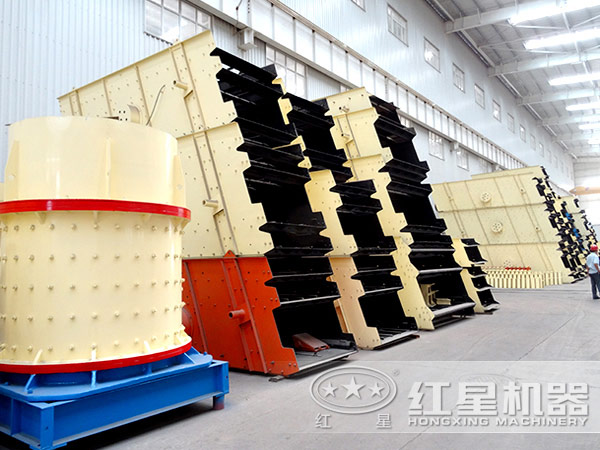

振動篩

1.雙軸直線振動篩

雙軸直線振動篩的激振器是由兩根帶有不平衡重量的軸組成，兩軸作反向同步回轉，它所產生的離心力使篩箱發生振動。當相同的兩激振軸等速反向旋轉時，兩激振軸產生的離心慣性力在某一方向上的分力完全抵消，二者的合力始終垂直于該方向，并且合力的大小呈正弦規律變化，振動篩實現直線振動運動。當合力的方向通過振動篩的質心時，振動篩就實現了平動，這就是通常我們所說的直線振動篩。當合力的作用方向不通過振動篩質心時，篩箱上各點的運動軌跡雖然還是直線但各點的直線運動軌跡的傾斜方向不一樣，振幅也不一樣。我們把這種直線運動軌跡稱為變直線運動軌跡，具有這種運動軌跡的振動篩稱為變直線振動篩。直線振動篩的主要特點:對物料有很強的輸送力，可以水平甚至上仰安裝，處理物料的能力大，篩面磨損較小，篩分效率較高。

2.雙軸圓振動篩

當兩激振軸等速同向旋轉時，若激振力的力心與參振質量的質心重合，振動篩就實現圓振動運動。與單軸圓振動篩相比，雙軸圓振動篩的激振力更大。

3.雙軸橢圓振動篩

當兩激振軸作等速反向旋轉，但兩軸偏心質量的質徑積不相等，二者產生的離心力方向在某位置時剛好相反在與該位置垂直的方向上二者的方向剛好相同，二者的合力通過一定點，合力的矢端軌跡為橢圓，橢圓的長軸方向就是兩離心力方向相同的方向，短軸的方向就是兩離心慣性力方向相反的方向，橢圓的中心就是該定點，這個橢圓叫做力橢圓，這個定點就是力心。當力心(即力橢圓的中心)與振動篩的質心重合時，振動篩就可實現平動橢圓運動，這種振動篩就是所謂的雙軸橢圓振動篩。這種振動篩的優點是:物料輸送的速度較高，因此物料層厚度較薄:安裝傾角可以很小，機器總高度較低;被篩物料有強烈的松散和再排列效應，因此有較大的篩分率;因有較大的有效篩分面積，所以篩孔不易被物料堵塞。

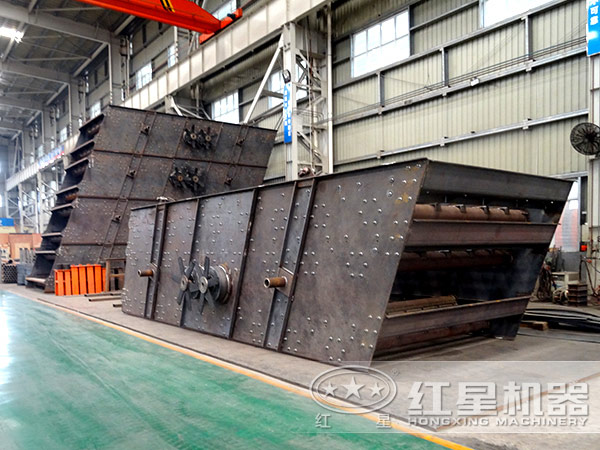

振動篩

4.雙軸特殊運動軌跡振動篩

振動篩除了可以實現上述振動運動外，還可以實現一些特殊的振動運動軌跡。
